名称：氟塑料化工泵

过流材质：聚全氟乙丙烯（F46）

流量范围：3.5-400m3/h

扬程范围：3-80m

功率范围：0.75-90kw

适用介质：任意浓度的酸、碱、盐和有机溶剂等

• 产品概述：

IHF-氟塑料衬里化工离心泵是按国标设计并结合非金属泵的加工工艺设计生产的。该泵具有耐腐、耐磨、耐高温、不老化、带有不大于0.5cm颗粒结晶液体、机械强度高、无毒素分解、使用温度宽，输送介质温度为-85℃~200℃等优点。该泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。

• 结构与特征：

IHF-氟塑料衬里化工离心泵的泵体采用金属外壳内衬聚聚全氟乙丙烯(F46材质)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用碳化硅，动环采用四氟填充材料或碳化硅。其特点是该泵结构先进合理，耐腐蚀强， 密封性能严密可靠，工作稳定，噪声低，使用寿命长。

• 产品用途：

本泵适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质，是目前上新耐腐蚀装备之一。

• 型号意义：

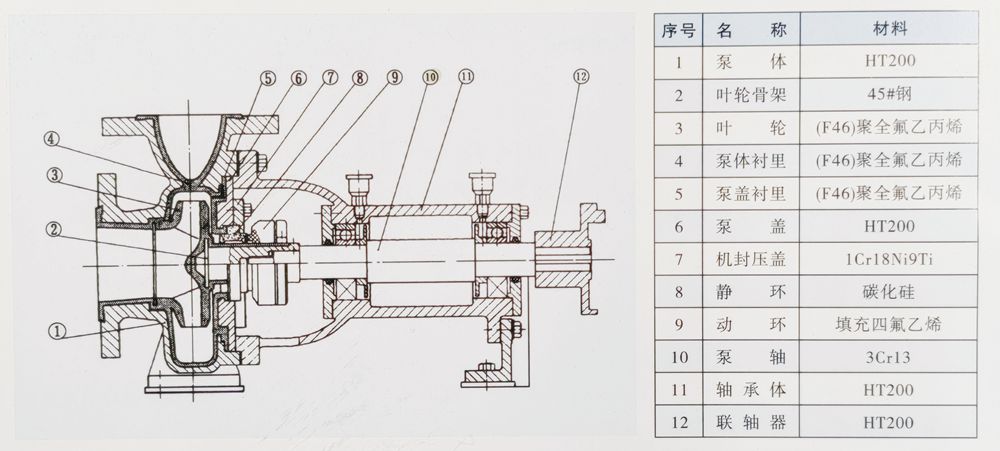

• IHF离心泵结构图:

• 性能参数Performance Paramet

型号规格		转速 (r/min)			流量 (m³/h)			扬程 (m)			效率 (%)			功率 (kw)			必需气蚀余量 (NPSH)r
IHF32-25-125		2900			3.5			21			40			1.5			2.3
					5			20			44
					6.5			18			42
		1450			1.75			5.25			37			0.75			2.3
					2.5			5			40
					3.25			4.5			38
IHF32-25-160		2900			3.5			33			34			2.2			2.3
					5			32			40
					6.5			30			42
		1450			1.75			8.25			30			0.75			2.3
					2.5			8			38
					3.25			7.5			40
IHF40-32-125		2900			4.4			21			40			2.2			2.5
					6.3			20			45
					8.3			18			43
		1450			2.2			5.25			37			0.75			2.5
					3.25			5			41
					4.15			4.5			40
IHF40-32-160		2900			4.4			33			34			2.2			2.5
					6.5			32			40
					8.3			30			39
		1450			2.2			8.25			33			0.75			2.5
					2.5			8			36
					3.25			7.5			37
IHF50-32-125		2900			8.8			21.5			45			2.2			3.0
					12.5			20			54
					16.3			17.5			53
		1450			4.4			5.37			37			0.75			3.0
					6.25			5			46
					8.15			4.37			45
IHF50-32-160		2900			8.8			33			41			4			3.0
					12.5			32			48
					16.3			30			47
		1450			4.4			8.25			31			0.75			3.0
					6.25			8			41
					8.15			7.5			42
IHF50-32-200		2900			8.8			52			34			7.5			3.0
					12.5			50			42
					16.3			48			41
		1450			4.4			13			25			1.5			3.0
					6.25			12.5			33
					8.15			12			36
IHF50-32-250		2900			8.8			82			27			11			3.0
					12.5			80			35
					16.3			76			34
		1450			4.4			20.5			20			2.2			3.0
					6.25			20			27
					8.15			19			30
IHF65-50-125		2900			17.5			21.5			56			3			3.5
					25			20			64
					32			17.5			63
		1450			8.75			5.37			45			0.75			3.5
					12.5			5			57
					16			4.27			58
IHF65-50-160		2900			17.5			33			50			5.5			3.5
					25			32			59
					32			27.5			57
		1450			8.75			8.25			40			1.1			3.5
					12.5			8			53
					16			6.87			51
IHF65-40-200		2900			17.5			52			45			11			3.5
					25			50			54
					32			45.5			53
		1450			8.75			13			36			1.54			3.5
					12.5			12.5			46
					16			11.4			47
IHF65-40-250		2900			17.5			82			39			18.5			3.5
					25			80			50
					32			76			52
		1450			8.75			20.5			32			3			3.5
					12.5			20			42
					16			19			44
IHF80-65-125		2900			35			21.5			64			5.5			4.0
					50			20			69
					65			17.5			67
		1450			17.5			5.37			54			1.1			4.0
					25			5			64
					32.5			4.25			62
IHF80-65-160		2900			35			33			60			11			4.0
					50			32			68
					65			27.5			67
		1450			17.5			8.25			50			1.5			4.0
					25			8			62
					32.5			6.88			61
IHF80-50-200		2900			35			52			52			15			4.0
					50			50			64
					65			45.5			65
		1450			17.5			13			51			3			4.0
					25			12.5			59
					32.5			11.38			58
IHF80-50-250		2900			35			82			40			30			4.0
					50			80			50
					65			76			51
		1450			17.5			20.5			40			4			4.0
					25			20			50
					32.5			18			51
IHF100-80-125		2900			70			23			70			11			5.0
					100			20			75
					130			14			65
		1450			35			5.75			65			1.5			4.5
					50			5			70
					65			3.5			64
IHF100-80-160		2900			70			34			68			15			5.0
					100			32			74
					130			24			65
		1450			35			8.5			60			2.2			4.5
					50			8			68
					65			6.5			67
IHF100-65-200		2900			70			52			64			30			5.0
					100			50			72
					130			42			71
		1450			35			13			60			4			4.5
					50			12.5			68
					65			10.5			63
IHF100-65-250		2900			70			87			62			45			5.0
					100			80			69
					130			68			68
		1450			30			21.2			58			5.5			4.5
					50			20			63
					60			18.5			62
IHF125-100-160		2900			150			32			72			30			4.5
		1450			80			8			70			4			4.5
IHF125-100-200		2900			150			50			69			45			4.5
		1450			80			12.5			67			7.5			4.5
IHF150-125-160		2900			200			32			72			45			4.5
		1450			160			8			68			11			4.5
IHF150-125-200		2900			200			50			71			55			4.5
		1450			200			12.5			67			18.5			4.5
IHF150-125-250		2900			200			80			73			75			4.5
		1450			200			20			69			22			4.5
IHF200-150-200		2900			200			50			74			55			4.5
		1450			200			12.5			70			18.5			4.5
IHF200-150-250		2900			200			80			74			75			4.5
		1450			200			20			70			22			4.5

安装尺寸Installation Dimension

声 明：本文中所有文字、数据、图片均只适用于参考，IHF系列型号性能参数、IHF系列型号结构尺寸参数等详情，请联系我们的销售、技术工程师，电话：0577-67314303
